Allgemeine Beschreibung

Das SIO-PC Interface erlaubt es einen Atari 600XL, 800XL/XE und 130XE Computer mit einem PC zu verbinden.

Dieser kann mit entsprechender Software Disketten- laufwerke, Drucker oder ein Modem emulieren, sodass Datensicherungen, Ausdrucke und externe Kommuni- kation ermöglicht werden.

Zusätzlich kann das Interface mit einer „echten“ RESET-Elektronik ausgestattet sein, die es erlaubt den Computer auch bei massiven Hängern neu zu booten. Dies ist schon aus Verschleißgründen sinnvoll und erspart zudem oftmals aufgetretenen Wartezeiten, die nach einem vollständigen Ausschalten nötig waren.

Das SIO-PC Interface ist in einer kompakten internen Version (Abb. oben - auch für 400er/800er Systeme) , der internen Version mit RESET-Elektronik (Abb.Mitte), die beide vollständig in den Computer integriert werden können und in einer externen Version (Abb. unten), die keine Modifikationen am Computergehäuse benötigt, erhältlich.

Alle Versionen verfügen über einen RI/DSR Schalter, der eine Kompatibilität zu allen gängigen Software- produkten wie SIO-2-PC, Atari Filemanager, APE+, etc. ermöglicht.

Lieferumfang / Zubehör

Zu dem SIO-PC Interface wird eine PC-CDROM mit einer entsprechenden Software- sammlung aus dem Atari Freeware und Shareware Umfeld (englischsprachige Versionen) ausgeliefert. Diese beinhaltet PC-Programme für Windows und DOS, die eine Kommunikation über eine serielle Schnittstelle ermöglichen, Disketten-Images erstellen, verwalten und konvertieren, sowie diverse Atari-Emulatoren.
(Support und ggf. neue Versionen der Programme erhalten Sie bei den entsprechenden Herstellern)

Eine Einbauanleitung mit Schritt-für-Schritt Anweisungen, sowie Bohrschablone und das benötigte Einbaumaterial sind dem Interface beigelegt (siehe auch Supportmaterial).

Passende 9polige 1:1 BU/BU-Kabel zur Verbindung mit einer seriellen PC-Schnittstelle in verschiedenen Längen bzw. Adapter für 25polige PC-Schnittstellen sind in der Zubehör Rubrik erhältlich.

Supportmaterial / FAQs / Problembehebung

Einbauanleitung: SIO-PC.pdf

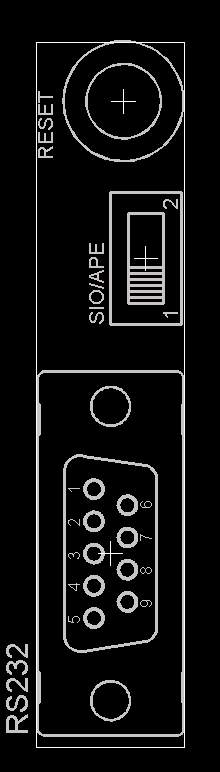

Bohrschablone: SIO-PC.bmp

• Achten Sie beim Verbinden mit dem PC darauf, dass Sie nicht versehentlich ein Nullmodem Kabel verwenden. Es wird ein 1:1 Kabel zur Kommunikation benötigt.
• Sollte eine Kommunikation über den in der Software eingestellten COM-Port nicht möglich sein, versuchen Sie die andere RI/DSR Schalterstellung.
• Wenn Sie neben dem PC auch eine Floppystation mit eingebautem 1050-PC Interface angeschlossen haben, dürfen Sie dieses nicht gleichzeitig mit einem PC verbinden.
• Bei den Interfaces mit RESET-Elektronik kann es bei einigen XL/XE-Baureihen zu Problemen beim Resetten kommen. Dies liegt an der Gesamtbestückung der entsprechenden Atari Boardversionen. Abhilfe kann das Tauschen des 10uF ELKOs gegen einen 22/33/47/68/100uF großen bringen (ausprobieren).
• Bedenken Sie beim Einbau in das Computergehäuse auch den Abstand zu auf der Computerplatine befindlichen Bauteilen und ebenso die Abmaße der Stecker entsprechender Verbindungsleitungen.
